環境噪聲自動監測系統方案

一、建設背景

1、為深入貫徹以人為本生態發展思想，圍繞新時期噪聲污染防治工作新要求，深化聲環境質量監測，聚焦噪聲投訴多的敏感區域，規范強化噪聲源監測，提升噪聲監測自動化，現代化水平。

2. 其第四章工業噪聲污染防治中第三十八條要求噪聲重點排污單位應當按照國家規定，安裝、使用、維護噪聲自動監測設備，與生態環境主管部門的監控設備聯網。建筑施工單位應當按照規定制定噪聲污染防治實施方案，采取有效措施，減少振動、降低噪聲。建設單位應當監督施工單位落實噪聲污染防治實施方案。

3.

4. 主要目標通過實施噪聲污染防治行動，基本掌握重點噪聲源污染狀況，不斷完善噪聲污染防治管理體系，有效落實治污責任，穩步提高治理水平，持續改善聲環境質量，逐步形成寧靜和諧的文明意識和社會氛圍。到2025年，全國聲環境功能區夜間達標率達到85%。

5.

6. 《排污許可管理條例》中規定，依照法律規定實施排污許可，依法將水、大氣、土壤和固體廢物等污染要素納入許可管理，逐步將噪聲等污染要素通過修法全部納入管理，終實現環境要素的全覆蓋。

生態環境部發布《關于加強噪聲監測工作的意見》中明確要求深化聲環境質量監測、拓展敏感區域監測、鼓勵社會組織參與噪聲監測、加強監測質量管理。其中到 2025 年全國地級及以上城市全面實現功能區聲環境質量自動監測；根據噪聲污染投訴情況，建立城市噪聲污染負面清單，采取有效措施防止減輕噪聲污染，切實推動解決人民群眾身邊的噪聲污染問題；可根據需要在居民區、公共場所安裝噪聲自動監測系統，設立電子公告牌，共同推動公共場所等社會生活噪聲污染治理。明確要求聚焦噪聲投訴多的敏感建筑物集中區域、居民住宅區和街道、廣場、公園等公共場所，加強部門聯動，鼓勵社會參與，全力推動解決噪聲擾民、噪聲污染問題。

二、符合標準

GB 3096-2008 《聲環境質量標準》

GBT 3785.1-2010 《電聲學 聲級計 第 1 部分：規范》

JJG 1095-2014 《環境噪聲自動監測儀檢定規程》

JJG 188-2002 《聲級計檢定規程》

JJG 778-2005 《噪聲統計分析儀檢定規程》

JJG 449-2001 《倍頻程和 1/3 倍頻程濾波器檢定規程》

HJ907-2017 《環境噪聲自動監測系統技術要求》

HJ906-2017《功能區聲環境質量自動監測技術規范》

HJ/T 212-2005 污染源在線自動監控（監測）系統數據傳輸標準》

HJ 640-2012 環境噪聲監測技術規范-城市聲環境常規監測

環境噪聲自動監測系統運行和質控技術規范（即將實施）

三、聲功能區建設

1.點位數量確定原則

功能區噪聲自動監測站點位數量按照城市規模確定。功能區噪聲自動

監測站監測點位數量要求如下表：

(HJ 640-2012 環境噪聲監測技術規范-城市聲環境常規監測）

2.點位布設原則

2.1 測點選擇按照 GB 3096 附錄 B 中普查監測法，各類功能區粗選出其等效聲級與該功能區平均等效聲級無顯著差異，能反映該類功能區聲環境質量特征的測點若干個，再根據如下原則確定該功能區聲環境質量自動監測點位。

2.2 能滿足自動監測儀器的安裝、正常運行、日常管理和質量控制等條件要求。

2.3 監測點位維護方便并能保障安全可靠、長期穩定地運行。

2.4 應避開反射面和附近的固定噪聲源，盡量避開樹木（風天樹葉聲）的影響。

2.5 監測點位應兼顧行政區劃分。

2.6 4 類聲環境功能區選擇有噪聲敏感建筑物的區域，其他類別功能區也盡量選擇有敏感點建筑物的區域。

2.7 自動監測系統工作噪聲對傳聲器的影響應低于環境噪聲 10 dB（A）以上，否則應采取降噪措施減少自動監測系統工作噪聲的影響。

2.8 監測點位應不受強電磁干擾，應避免被高大建筑物、聲屏障等阻礙噪聲傳播，應避免安裝在風口處

2.9 選點過程中應注意，每類區至少 1 個點位，空間分布合理，點位宜分散不宜集中。

2.10 優先選擇有手工監測點的位置，若原有功能區手工監測點位符合《功能區聲環境質量自動監測技術規范》（HJ906-2017）要求，可直接在該點安裝噪聲自動監測儀器。

3.監測項目

3.1 各小時的等效聲級 Leq,h、累積百分聲級 L10、L50、L90 、大值Lmax、小值 Lmin 和標準偏差 SD。

3.2 晝間等效聲級 Ld、夜間等效聲級 Ln 和夜間大聲級 Lmax。

3.3 小時有效采集率及晝間、夜間有效采集率。

3.4 氣象監測單元記錄監測時間段的氣象參數（如：風速、風向、溫度、濕度、氣壓等）和天氣情況（如：雨雪、雷電等）。并統計：分鐘平均風速和分鐘降水量、小時平均風速和小時降水量。

四、工業企業廠界環境噪聲監測建設

1) 點位選擇及布設

測點位置

根據工業企業聲源、周圍噪聲敏感建筑物的布局以及毗鄰的區域類別， 在工業企業廠界布設多個測點，其中包括距噪聲敏感建筑物較近以及受被測聲源 影響大的位置。

測點位置一般規定

一般情況下，測點選在工業企業廠界外 1m，傳聲器距離地面高度4m。 測點位置其他規定

當廠界有圍墻且周圍有受影響的噪聲敏感建筑物時，且圍墻高度超過 3.5m 時，測點應選在廠界外 1m、  高于圍墻 0.5m 以上的位置。

當廠界無法測量到聲源的實際排放時，如：聲源位于高空、廠界有聲屏 障、受影響的噪聲敏感建筑物高于廠界圍墻等情況，測點可設在受影響的噪聲敏 感建筑物戶外 1m 處的位置。

當被測工業企業與其它工業企業相鄰時，在相鄰廠界處不需要布設監測點位。

測點布設環境條件

測點應選擇在背景噪聲較小的位置，注意避開交通干線或其他噪聲源的 影響，且盡量避開人流聚集活動區域。廠界測點與任意反射面 (地面除外) 距離 應不小于 3.5 m。能滿足自動監測儀器的安裝、長期穩定地運行、 日常管理和質 量控制等條件要求。監測點應不受強電磁干擾，應避免被高大建筑物、聲屏障等 阻礙噪聲傳播，應避免安裝在風口處。

2) 監測項目

3) 聲學指標

單次測量 (1 min) 的等效聲級 Leq、累積百分聲級 (L5、L10、L50、L90、L95) 、大值 Lmax、小值 Lmin、標準偏差 SD。夜間大聲級 LAmax。

氣象參數

有選配氣象監測單元的，記錄監測時間段的氣象參數 (如：風速、風向、 溫度、濕度、氣壓、降水量等) ，并統計分鐘平均風速和分鐘降水量。

五、營業性文化娛樂和商業經營場所噪聲監測建設

1) 這里的場所指文化娛樂、體育、餐飲等場所，例如酒吧、KTV、酒店 等。

2) 點位布設

2.1 根據 GB22337-2008《社會生活環境噪聲排放標準》，點位選擇 根據社會生活噪聲排放源、周圍噪聲敏感建筑物的布局以及毗鄰的區域 類別，在社會生活噪聲排放源邊界布設多個測點，其中包括距噪聲敏感 建筑物較近以及受被測聲源影響大的位置。

2.2 一般情況下，測點選在社會生活噪聲排放源邊界外 1 m、高度1.2 m 以上、距任一反射面距離不小于 1m 的位置。

2.3 當邊界有圍墻且周圍有受影響的噪聲敏感建筑物時，測點應選在邊界外 1m、高于圍墻 0.5m 以上的位置。

3) 監測指標

聲學指標

單次測量 (1 min) 的等效聲級 Leq、累積百分聲級 (L5、L10、L50、 L90、L95) 、大值 Lmax、小值 Lmin、標準偏差 SD。夜間大聲級 LAmax。

氣象參數

有選配氣象監測單元的，記錄監測時間段的氣象參數 (如：風速、 風向、溫度、濕度、氣壓、降水量等) ，并統計分鐘平均風速和分鐘降水量。

六、功能區環境噪聲自動監測系統

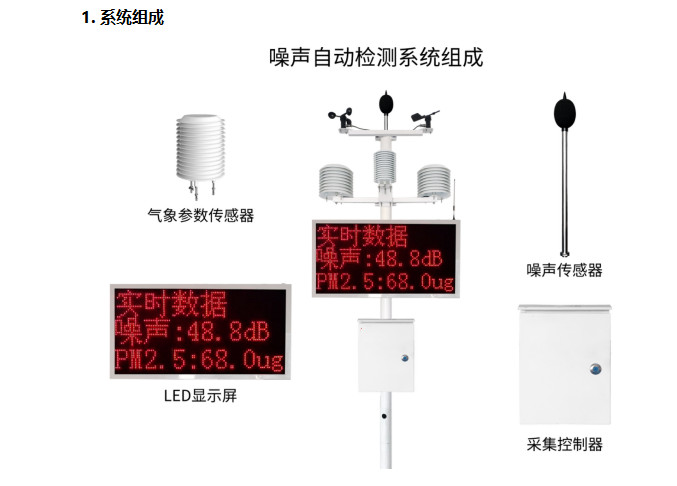

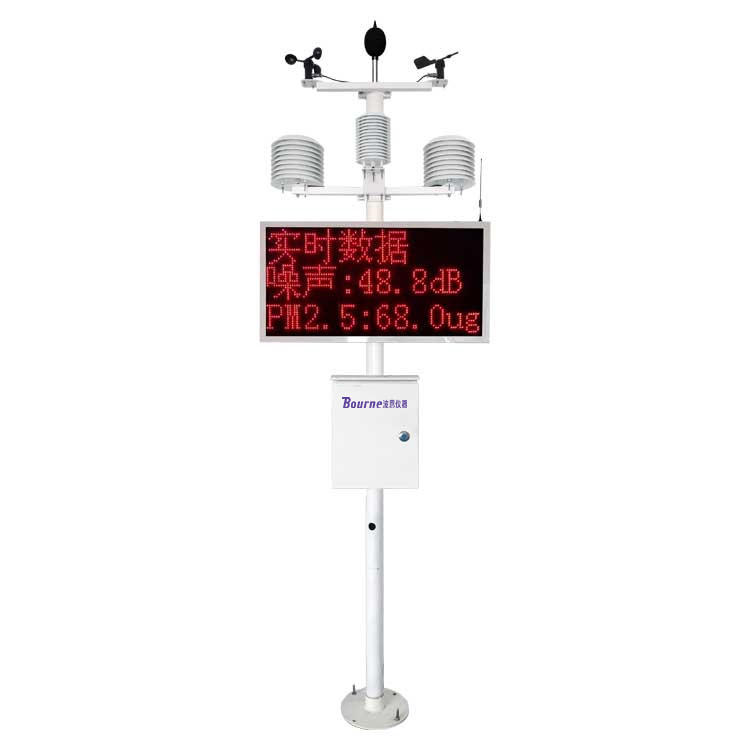

噪聲監測子站是環境噪聲自動監測系統的戶外采樣部分，包括全天候戶外 傳聲器、采集分析單元、通信單元、電源控制單元以及機箱等。環境噪聲自動監測系統是由噪聲監測子站、傳輸網絡、噪聲監控 平臺等組成的，能實現噪聲自動監測并實時進行噪聲數據統計分析的系統。噪 聲監測子站可擴展氣象監測模塊、車流量監測模塊、視頻監控模塊、LED 顯示 模塊、語音播報模塊等。

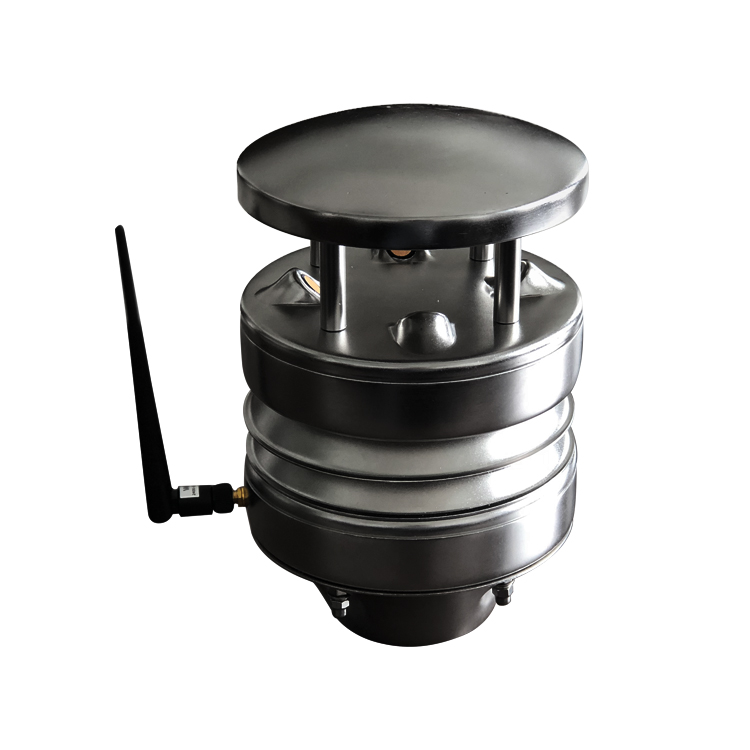

氣象監測模塊可用于實時測量風速、風向、降水量、溫度、濕度、氣壓等 氣象參數。

車流量監測模塊用于對車流量、車速、車型比等數據監測。

視頻監控模塊可對現場情況進行拍照、錄像、錄音。

語音播報系統可以實現噪聲超標語音自動播報功能，并具備遠程人工語音 功能。

戶外 LED 顯示模塊，可顯示實時噪聲值，支持用戶自定義信息展示。

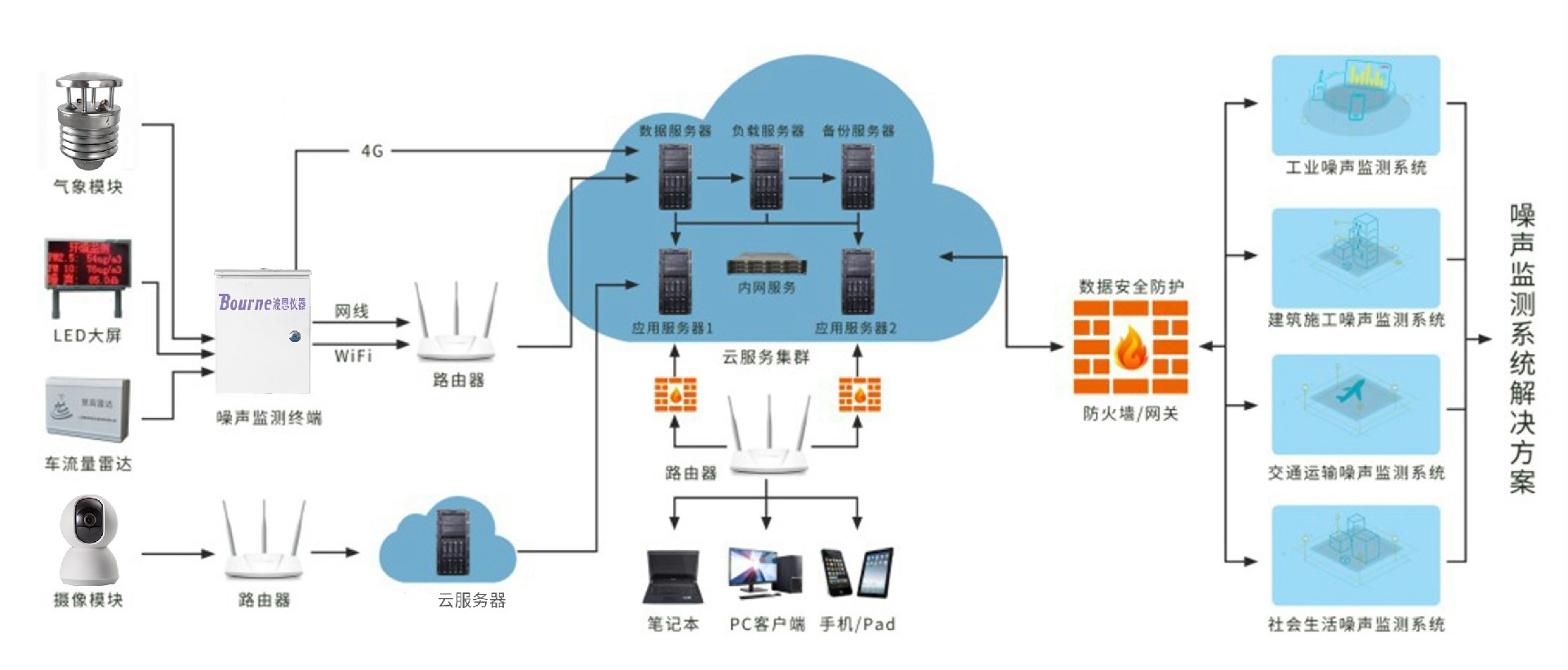

2. 系統架構

3. 噪聲監控系統

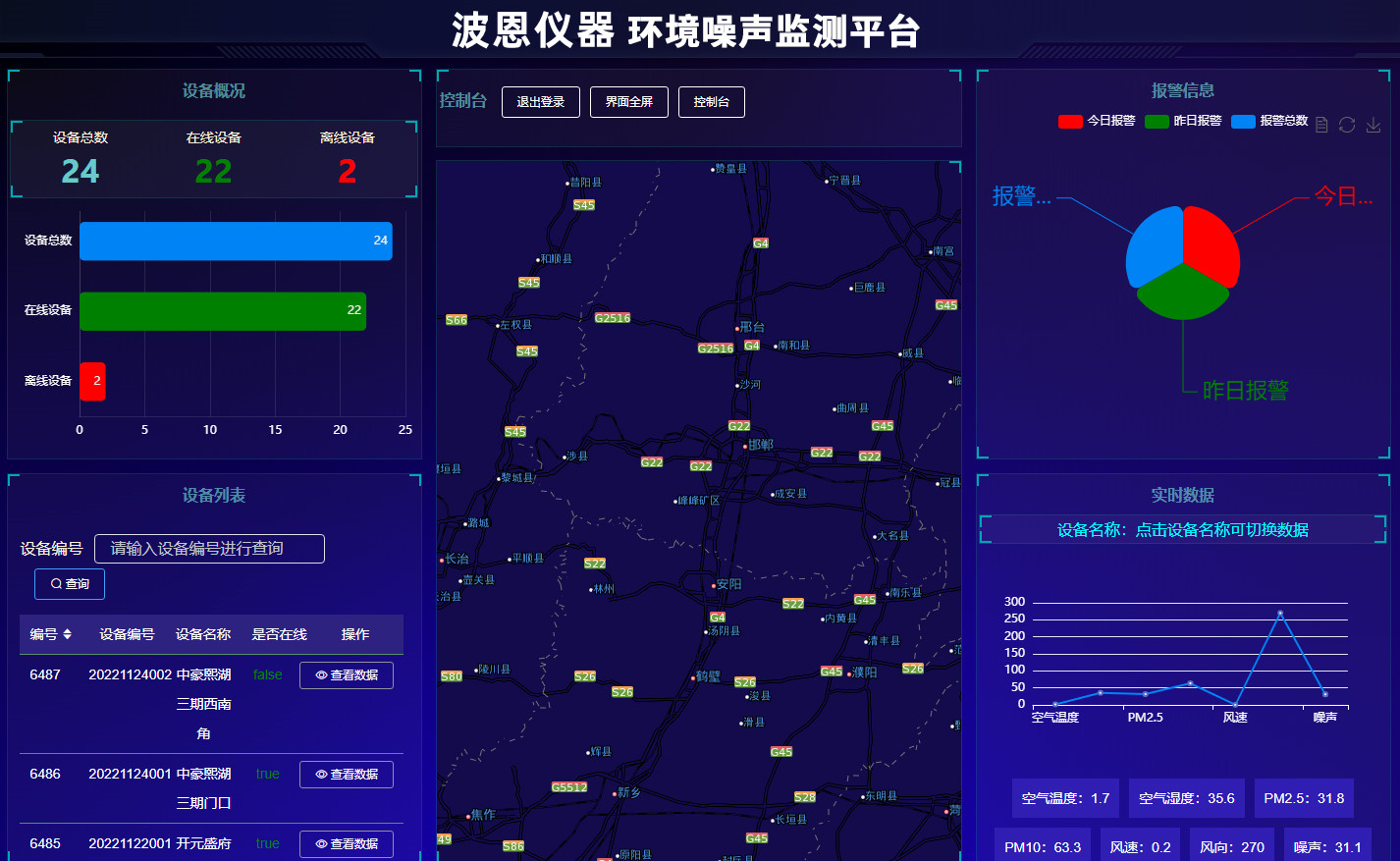

波恩云平臺是一款對儀器設備數據進行實時監測的系統管理平臺， 平臺主要包括實時監測、云備份、設備管理、系統管理、數據分析、報表生成 等六大功能模塊?？梢赃h程實時查看噪聲數據，不同的應用場景可選擇不同監 測界面。同時支持大屏展示功能，直觀對噪聲數據、事件、聲源類別、測點達 標率、現場視頻進行查看，實現噪聲數據的可視、可測、可服務。

數據可靠性高：系統設置有斷線續傳功能，防止數據丟失，保障數據完 整性

終端設備兼容：平臺可同時兼容多個型號的飛夢噪聲監測儀器

平臺部署靈活：針對不同的客戶，可以選擇使用飛夢云平臺，或者搭建 自己的私有平臺

系統安全性高：系統對登陸用戶信息加密，并進行接口身份驗證，同時 應用數據根據不同層級用戶權限進行限制，有效保障系統的數據安全

開放擴展性：系統開放接口，支持與其他平臺對接并實現數據交互共享； 系統采用分布式部署，具備良好的可擴展性

報表靈活定制：根據用戶需要生成日報表、月報表、季報表、年報表等。

5.聲源自動識別系統

聲源智能識別系統基于聲源識別模型與信號特征構建聲源數據庫，利用 人工智能大數據分析，實現對環境自然聲和建筑施 工、社會生活、交通運輸、工業生產場景的主要聲源識別、噪聲事件解析和 多維度統計評價分析。

主要特點：

識別成功率高。

模型模塊化設計，可快速部署。

可與超標事件關聯分析， 自動識別超標聲源類別。

噪聲自動監測和聲源識別同步進行。

6.主要技術參數

6.1 噪聲監測子站技術參數
